Certification

▷ TSC-Lab Open Hardware Certification

This is an initiative developed by FIEC-ESPOL professors. Temperature and Speed Control Lab (TSC-LAB) is an open source hardware development.

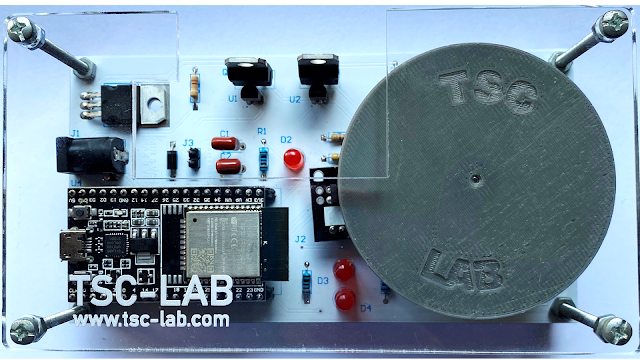

The Temperature and Speed Control Lab (TSC-Lab) is an application of feedback control with ESP32 module. The heater power output is adjusted to maintain the desired temperature setpoint. Thermal energy from the heater is transferred by conduction, convection, and radiation to the temperature sensor. On the other hand, the motor speed is adjusted using a motor driver and with PWM signals, allowing the reference speed to be reached using the RPM meter.


☑️ #TSCLab #TSC_Lab #TSC

  • Open Source Licenses:
