Data sheet

TSC-Lab is an open-source hardware. Here are the technical specifications of how to use and connect the module, the detail of each component of the module without the need to include the schematics.

  • ☑️ #TSCLab #TSC_Lab #TSC

Technical specifications:
  • Open source hardware.
  • Controller based on ESP32
  • Peripherals and indicators for the user: Voltage test and ESP test.
  • 6.0 V DC motor with no-load speed: 7600RPM and current consumption of 23mA.
  • Motodriver L293D.
  • Optical encoder soldered on the PCB.
  • 3D printed disk coupled to the DC motor.
  • Two DS18B20 temperature sensors.
  • Two TIP31 transistors.
  • Power supply based on LM7805.
  • DC jack for external power supply (max. 9VDC).
  • External PCB power supply selector jumper / USB.
  • Compatibility of connection with mydata-lab open source hardware MQTT server.
  • Double sided PCB 132.25 x 70.75cm.
  • 3mm thick translucent acrylic sheet.


TSC-Lab modular design, based on Top - Down hardware design method:

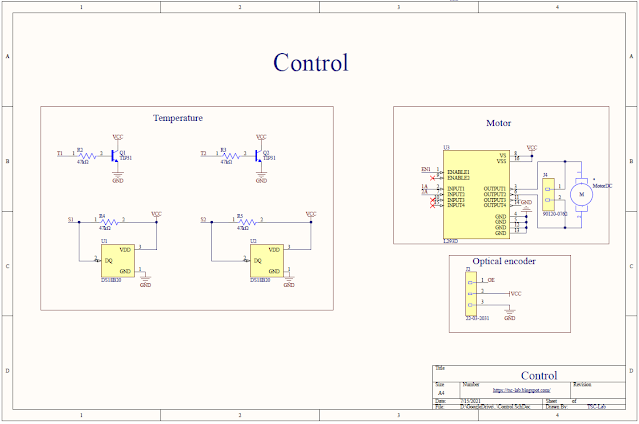

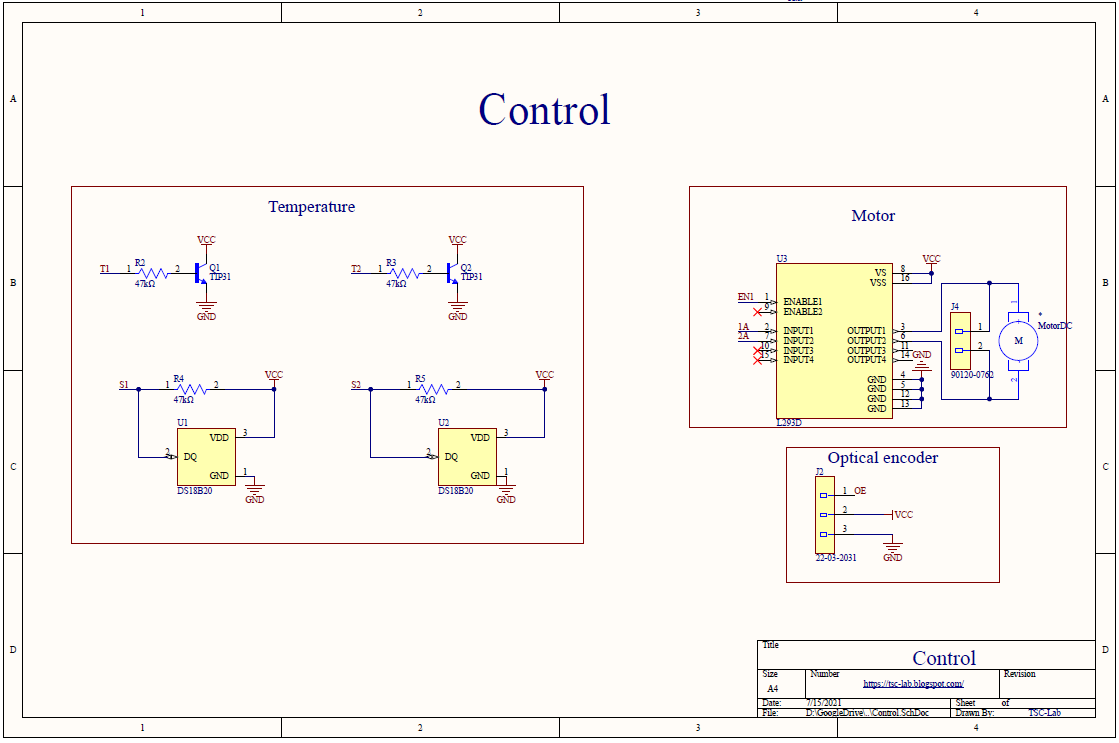

Temperature and speed control electronics:

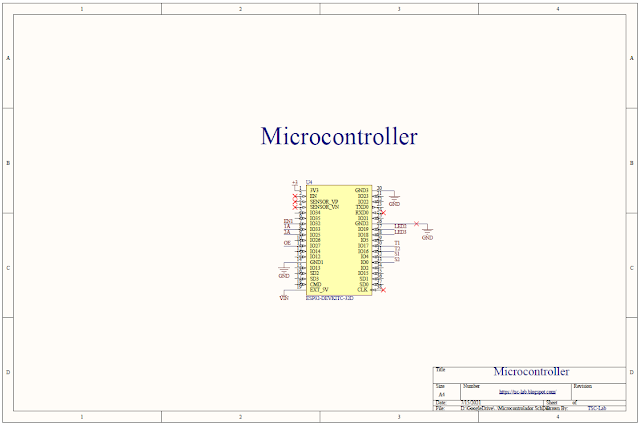

Controller based on ESP32:

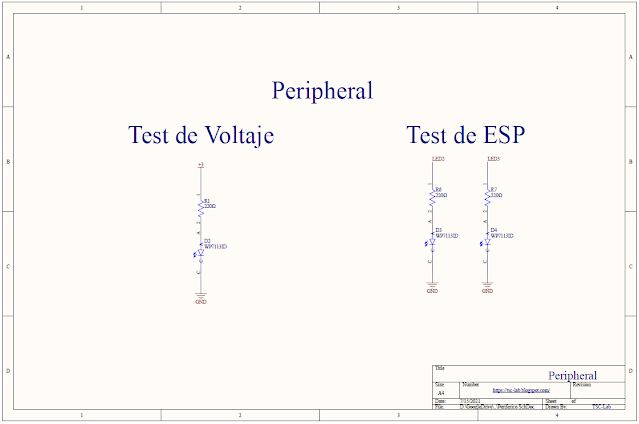

Peripherals and indicators for the user:

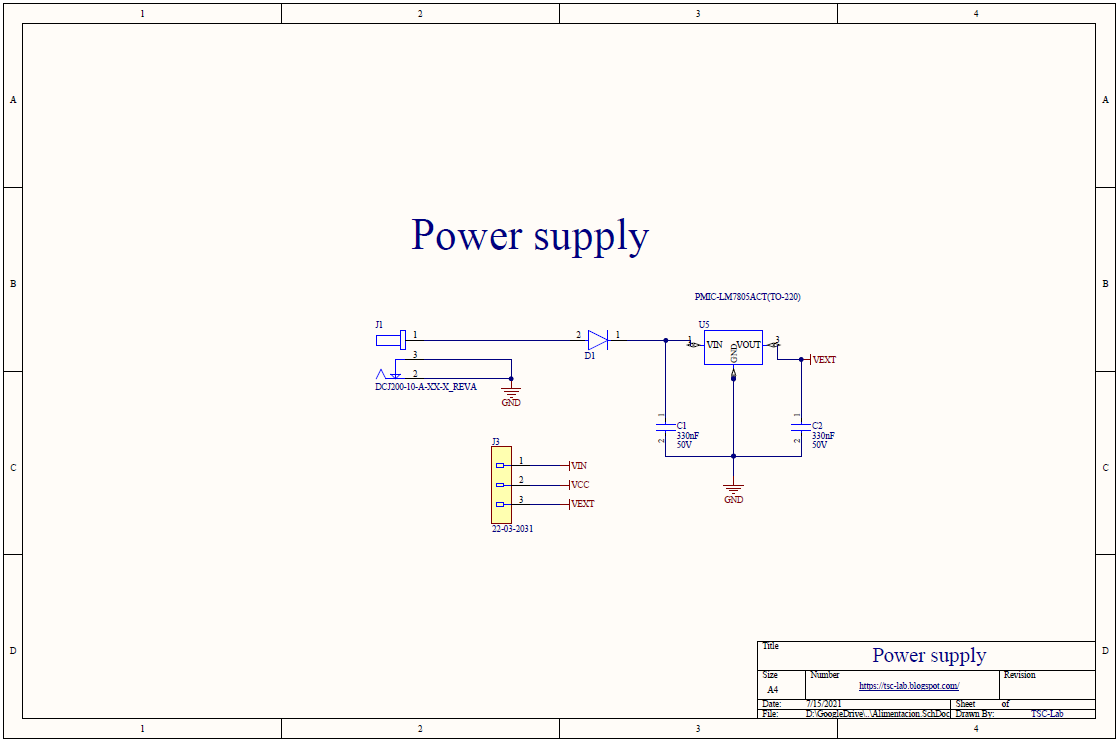

Power supply:

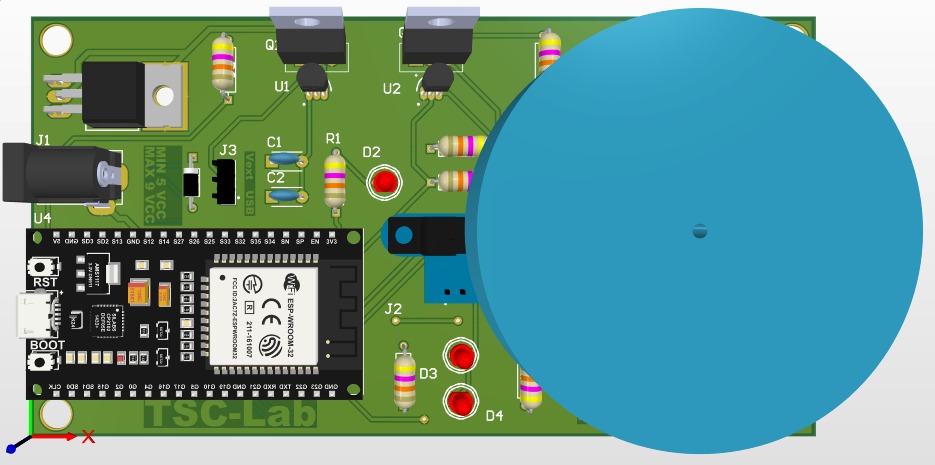

PCB (Top Layer):


PCB (Bottom Layer):


3D printed parts:

View Documentation:

Download TSC-Lab design document:
